Fusion360でワンタッチ継ぎ手(ダミー)をモデリングする

広告

R1/8(オスネジ)を持つ6mmのチューブが接続できるワンタッチ継手の外観だけFusion360モデリングします。テーパーねじは、ソリッドでモデリングしています。

f:id:kukekko:20200304141444p:plain

ワンタッチ継手





モデリング

基準軸を表示します。

モデリングしているうちに向きがわからなくなることがあるので、基準軸を表示します。

基準軸を表示します。

スケッチを作成します。

3D形状の作成は、スケッチを作成するところから始める事が多いです。

スケッチを追加します。

YZ平面を選択します。



YZ平面を選択します。

YZ平面を選択します。

スケッチを作成します。

f:id:kukekko:20200304141645p:plain

外形のスケッチ

スケッチを押し出します。

スケッチを法線方向(スケッチに垂直な方向)に移動し、その軌跡を立体にするコマンドです。

押し出します。

押し出します。

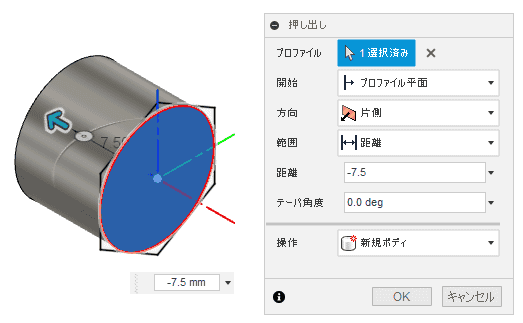

f:id:kukekko:20200304141721p:plain

円柱部分を押し出す

押し出します。

f:id:kukekko:20200304141742p:plain

六角柱部分を押し出す

YZ平面にスケッチします。

f:id:kukekko:20200304141840p:plain

穴のスケッチ

XZ平面にスケッチします。

f:id:kukekko:20200304141910p:plain

面取りとブラスチック部分のスケッチ

作成から、回転を選択します。

作成 - 回転

作成 - 回転

回転します。

f:id:kukekko:20200304141944p:plain

六角柱部分の面取り

回転します。

f:id:kukekko:20200304142113p:plain

端部を形成

新規ボディで、回転します。

f:id:kukekko:20200304142254p:plain

プラスチック部分の作成

円筒には、平行ねじしか追加できないことがわかりました。テーパーネジを追加するために、ネジ山を追加する部分に勾配を追加する必要があります。

円筒部分は、押し出しで、作成しているため、テーパーをつけて押し出すか、勾配ツールで勾配を追加する必要があります。

今回は、押し出しのフューチャを修正することにしました。

ヒストリから、押し出しを修正します。

f:id:kukekko:20200304142351p:plain

ヒストリから、押し出しを修正

押し出しの条件のテーパー角度を追加します。

f:id:kukekko:20200304142424p:plain

押し出しにテーパー角度を追加する

作成から、ねじを選択します。

作成から、ねじを選択します。

作成から、ねじを選択します。

しかしながら、テーパー角度のついた面には、ネジを追加できません。

テーパー角度がついていない面には、平行ねじしか追加できません。

f:id:kukekko:20200304142510p:plain

ねじツールでは、平行ねじしか追加できない。

結局、管用テーパーねじは、自分でモデリングする必要があります。

ヒストリから、ネジ部分の押し出しを削除します。

f:id:kukekko:20200304142620p:plain

ヒストリから、ネジ部分の押し出しを削除する

構築から、オフセット平面を選択します。

構築-オフセット平面

構築-オフセット平面

基準平面から-7.5の距離に、オフセット平面を構築します。この平面の位置が、テーパーねじの先端になります。

f:id:kukekko:20200304142656p:plain

基準平面から-7.5の距離に、オフセット平面を構築する。

テーパーネジの先端のオフセット平面から、3.97の位置に、オフセット平面を作成します。この平面が、テーパーねじ(R 1/8 : R表記がオスネジ、Rc表記がメスネジ)の基準位置になります。

f:id:kukekko:20200304142822p:plain

テーパーネジの先端のオフセット平面から、3.97の位置に、オフセット平面を作成する

XZ平面にスケッチします。

XZ平面は、正面図の向きに相当します。

XZ平面を指定します。

作成ドロップダウンから、「プロジェクト/含める」→「プロジェクト」を選択します。

プロジェクトは、他のスケッチや立体の座標を利用してスケッチを作成する際に使用します。

プロジェクトは、他のスケッチや立体の座標を利用してスケッチを作成する際に使用します。

構築した2つの平面をプロジェクトで取得します。

f:id:kukekko:20200304142854p:plain

構築した平面は、交差では取得できません。プロジェクトを使用します。

テーパーねじの傾斜は、0.5/16です。Fusion 360のスケッチ機能で計算すると 1.789911°です。

おねじの場合、先端が細くなります。先端から、「基準の長さ a 」そして「有効ねじの長さ l」でパラメータとして、値が指定されています(JIS B 0203)。「基準の長さ a 」と「有効ねじの長さ l」の境目が、傾斜のある円柱の径の基準位置になります。

f:id:kukekko:20200304142937p:plain

ねじの元になるテーパー部分のスケッチ

作成から、回転を選択します。

作成 - 回転

作成 - 回転

回転で、傾斜を持つ円柱を作成します。

f:id:kukekko:20200304143041p:plain

傾斜を持つ円柱(円錐?)を作成する

サーフェスの作成から、回転を選択します。

f:id:kukekko:20200229224802p:plain

サーフェス 作成 回転

スイープする際にガイドサーフェスとして使用する円筒を作成します。

f:id:kukekko:20200304143135p:plain

傾斜を持つ円筒を作成する(ガイドサーフェスとして使用する)

スイープで使用する螺旋を取得するためのコイルを作成する

作成から、コイルを選択します。

作成 - コイル

作成 - コイル

テーパーネジの基準となる位置に構築した平面を選択します。

f:id:kukekko:20200304143224p:plain

テーパーネジの基準となる位置に構築した平面を選択する

コイルの直径を指定します。

f:id:kukekko:20200304143314p:plain

コイルの直径を指定する

基準の長さ部分のコイルを作成します。長さは、基準の長さ部分より1ピッチ分以上長く作成します。コイルは、反対側には作成できません。角度は、1.789911°です。

f:id:kukekko:20200304143349p:plain

コイルのパラメーターを指定する

同様の基準位置の反対側のコイルを作成します。

f:id:kukekko:20200304143417p:plain

基準位置の反対側のコイル

向きを変更します。

回転させるための軸を作成します。

スケッチを作成します。

3D形状の作成は、スケッチを作成するところから始める事が多いです。

スケッチを追加します。

テーパーネジの基準となる位置に構築した平面を選択します。

f:id:kukekko:20200304143551p:plain

テーパーネジの基準となる位置に構築した平面を選択

f:id:kukekko:20200304143618p:plain

Y軸方向に直線を描く


ます。

修正から、移動/コピーを選択します。

修正から、移動/コピーを選択します。

修正から、移動/コピーを選択します。

先ほど描いた直線を軸に、180°回転させます。

f:id:kukekko:20200304143641p:plain

180°回転させる

パスとして使用する螺旋を取得するためのコイルが作成できました。

f:id:kukekko:20200304143709p:plain

パスとして使用する螺旋を取得するためのコイル



スケッチを作成します。

3D形状の作成は、スケッチを作成するところから始める事が多いです。

スケッチを追加します。

コイルから螺旋スケッチを取得する

スケッチを作成します。

3D形状の作成は、スケッチを作成するところから始める事が多いです。

スケッチを追加します。

スケッチ平面はどこでも構いません。

XZ平面を指定します。

XZ平面は、正面図の向きに相当します。

XZ平面を指定します。

作成から、「プロジェクト/含める」、「3Dジオメトリを含める」を選択します。

作成から、「プロジェクト/含める」、「3Dジオメトリを含める」を選択します。

作成から、「プロジェクト/含める」、「3Dジオメトリを含める」を選択します。

コイルの稜線を選択します。

f:id:kukekko:20200304143748p:plain

コイルの稜線を取得する

有効ネジ部側(テーパーねじで太い方)の螺旋のスケッチを取得できました。

f:id:kukekko:20200304143813p:plain

螺旋のスケッチ

同様の操作で、基準の長さ部側(テーパーねじでの細い方)の螺旋のスケッチを取得します。

f:id:kukekko:20200304143835p:plain

螺旋のスケッチ

ねじの断面スケッチを作成する

XY平面にスケッチをねじの断面スケッチを作成します。

コイルから得られた螺旋のスケッチは、XY平面に接する形で得られたので、螺旋の端点とスケッチが重なるように、ネジの断面スケッチを作成します。

JIS B 0203に従って、ねじの断面スケッチを作成するには、かなり難しいです。丁寧に考えてスケッチを作成する必要があります。

ねじの断面スケッチをスイープで使用する関係上、断面スケッチは、パスに使用する曲線の端部に接続して描く必要があります。

XY平面を選択します。

XY平面を選択

XY平面を選択

作成ドロップダウンから、交差を選択します。

作成 - プロジェクト/含める - 交差

作成 - プロジェクト/含める - 交差

螺旋の端部とスケッチスケッチ平面が接する位置を交差で取得します。

f:id:kukekko:20200304143908p:plain

螺旋の端点を取得

ガイドサーフェスとして使用する円筒との交差を取得します。

f:id:kukekko:20200304143944p:plain

ガイドサーフェスとして使用する円筒との交差を取得する

必要な交差を取得できました。

f:id:kukekko:20200304144039p:plain

必要な交差を取得できました。

スケッチする際の注意点を示します。

  • ピッチは、0.9071ですが、谷の位置は、ピッチの中心の距離にはありません。
  • ねじの山のフィレットと谷のフィレットは、同じ値にする必要がありますが、拘束で設定する方法は見つけることはできませんでした。フィレットの値は、R=0.12444を指定しています。
  • Fusion360のスイープは、暴れます。スイープ時の自己交差を避けるために、ねじの山のフィレットは、スケッチには記入していません。スイープ実行後、フィレットを追加する必要があります。今回は追加していません。
  • ねじの傾斜は、tan-1(0.5/16)=1.789911°です。(ガイドサーフェスとして使用する円筒の傾斜です)

ねじの谷の断面スケッチです。谷の円弧の中心上にある点は、螺旋の端点です。

f:id:kukekko:20200304144110p:plain

ねじの谷の断面スケッチ

両端のフィレットは、0.124、谷の円弧は、0.12444に設定しました。

スイープを選択します。

作成 - スイープ

作成 - スイープ

スイープを実行します。タイプに「パスとガイドサーフェス」を選択し、パスに、螺旋のスケッチ、ガイドサーフェスに円筒を選択します。ガイドサーフェスを選択したあと、ガイドサーフェスに使用した円筒は、非表示にしてください。(表示していると円筒も削除されます。)

f:id:kukekko:20200304144148p:plain

スイープを実行します。

計算が失敗しています。

f:id:kukekko:20200304144216p:plain

スイープの計算失敗

検査から、断面解析を選択し、XY基準平面を選択します。

f:id:kukekko:20200304144242p:plain

検査 断面解析

断面を確認します。

f:id:kukekko:20200304144309p:plain

断面を解析

スイープは、成功していますが、計算誤差により、円筒の表面部分の形状が削除できていません。

f:id:kukekko:20200304144336p:plain

ねじの断面を拡大

ねじの谷の断面スケッチを修正します。

f:id:kukekko:20200304144413p:plain

修正したネジの谷の断面スケッチ

ネジが半分だけ作成できました。

f:id:kukekko:20200304144452p:plain

ネジが半分作成できました

残りの部分も同じように操作して、ネジの谷を作成します。

f:id:kukekko:20200304144543p:plain

もう一方もスイープでネジを作成

穴を開ける

スケッチを押し出します。

スケッチを法線方向(スケッチに垂直な方向)に移動し、その軌跡を立体にするコマンドです。

押し出します。

ネジの中心に穴を開けます。

f:id:kukekko:20200304144622p:plain

六角穴を開ける

本体側に穴を開けます。

f:id:kukekko:20200304144713p:plain

本体側に穴をあける

XZ平面を指定します。

XZ平面は、正面図の向きに相当します。

XZ平面を指定します。

作成ドロップダウンから、「プロジェクト/含める」→「プロジェクト」を選択します。

プロジェクトは、他のスケッチや立体の座標を利用してスケッチを作成する際に使用します。

プロジェクトは、他のスケッチや立体の座標を利用してスケッチを作成する際に使用します。

プロジェクトで、ネジの端の位置の構築した平面を取得します。

f:id:kukekko:20200304144755p:plain

ネジの端の位置の構築した平面を取得

スケッチします。

f:id:kukekko:20200304144809p:plain

スケッチします。

作成から、回転を選択します。

作成 - 回転

作成 - 回転

回転で削除します。

f:id:kukekko:20200304144834p:plain

回転で削除します。

修正から、結合を選択します。

修正-結合

修正-結合

結合します。

f:id:kukekko:20200304144901p:plain

ねじと本体を結合します

色を付ける

レンダリング作業スペースに移動します。

デザインから、レンダリング作業スペースに移動します。

デザインから、レンダリング作業スペースに移動します。

外観を選択します。

外観を選択します。

「メタル」-「ステンレス-サテン」と「プラスチック」-「不透明」-「プラスチック-マット(黒)」の外観を追加します。

ワンタッチ継手(ダミー)がモデリングできました。

f:id:kukekko:20200304141444p:plain

ワンタッチ継手
