Fusion360で、3Dプリンタで使われている、タイミングベルトをモデリングする

広告

3Dプリンタには、動力の伝達にタイミングベルトが使われているものがあります。

FlsunCubeには、どんな規格のものかは不明ですが、6mm幅のものが使われていました。おそらく、3Dプリンタで一般的に使用されているものだと思います。

f:id:kukekko:20200308173626p:plain

タイミングベルト 6mm幅



モデリング

基準軸を表示します。

モデリングしているうちに向きがわからなくなることがあるので、基準軸を表示します。

基準軸を表示します。

スケッチを作成します。

3D形状の作成は、スケッチを作成するところから始める事が多いです。

スケッチを追加します。

XZ平面を指定します。

XZ平面は、正面図の向きに相当します。

XZ平面を指定します。

スケッチします。

曲面は、円ではなく、楕円です。完全拘束にできませんでした。

f:id:kukekko:20200308173713p:plain

タイミングベルトのスケッチ

押し出します。

f:id:kukekko:20200308173736p:plain

スケッチを押し出す

作成ドロップダウンから、ミラーを選択します。

ミラーコマンドを使えば、半分だけ作成すれば良いので、モデリングの速度が上がります。

ミラーコマンド

ミラーします。

f:id:kukekko:20200308173803p:plain

押し出した形状をミラーで複製する

作成から、矩形状パターンを選択します。

作成 - 矩形状パターン

作成 - 矩形状パターン

パラメーターを設定します。

f:id:kukekko:20200308173832p:plain

矩形状パターンで、形状を複製する

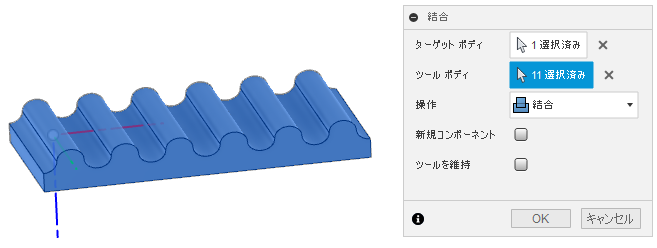

修正から、結合を選択します。

修正-結合

修正-結合

結合します。

f:id:kukekko:20200308173859p:plain

複数のボディを1つのボディに結合

タイミングベルト 完成

f:id:kukekko:20200308173626p:plain

タイミングベルト 6mm幅
