電池ケースの電極板のモデリング その3

広告

引き続き、電池ケースのモデリングです。3つ目の電極板を作成します。

f:id:kukekko:20170907094242p:plain



モデリング

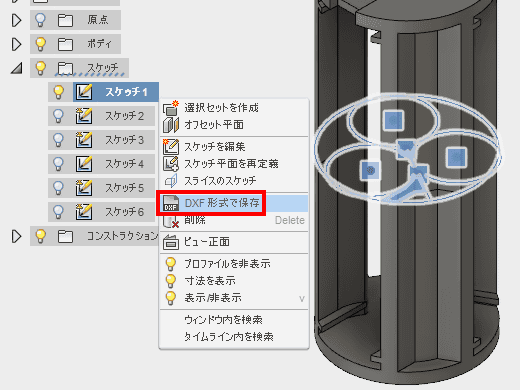

電池ケースの樹脂部品のモデルを開き、スケッチをDXF形式で保存します。DXFファイルは、クラウドではなくローカルに保存されます。

f:id:kukekko:20170907094312p:plain

ファイルメニューをクリックして、新規デザインを選択します。すべてのデザインを閉じると表示される無題のタブを使用しても構いません。

ファイルメニューをクリックして、新規デザインを選択します。

軸と原点を表示させます。基準平面は非表示にします。基準軸を表示することで、モデリングする際に、向きや位置を見失うのを防ぎます。

軸と原点を表示させます。基準平面は非表示にします。

挿入ドロップダウンから、DXFを挿入を選択します。

挿入ドロップダウンから、DXFを挿入を選択します。

平面と貼り付けるDXFファイルを指定します。

f:id:kukekko:20170907094405p:plain

計測をクリックします。

計測をクリックします。

寸法情報を確認します。

f:id:kukekko:20170907094428p:plain

元のスケッチの寸法

元のスケッチの寸法

拘束から、固定/固定解除を選択します。

外形を元に回転でくりぬくスケッチを描いて、拘束から、固定/固定解除を選択します。

スケッチを固定します。

f:id:kukekko:20170907094452p:plain

作図線に変更します。

f:id:kukekko:20170907094508p:plain

「スケッチを作成」を選択します。

「スケッチを作成」を選択します。

スケッチします。

f:id:kukekko:20170907094526p:plain

パッチ作業スペースに移動します。

パッチ作業スペースに移動します。

作成ドロップダウンから、パッチを選択します。

作成ドロップダウンから、パッチを選択します。

スケッチのプロファイルを面に変換します。

f:id:kukekko:20170907094552p:plain

「スケッチを作成」を選択します。

「スケッチを作成」を選択します。

スケッチ平面にyz平面を選択します。

スケッチ平面にyz平面を選択します。

スケッチドロップダウンから、「投影/含める」、「交差」を選択します。

スケッチドロップダウンから、「投影/含める」、「交差」を選択します。

スケッチで使用する参照を取得します。

f:id:kukekko:20170907094632p:plain

スケッチします。

f:id:kukekko:20170907094657p:plain

作成ドロップダウンから、押し出しを選択します。

スイープを選択します。

押し出します。

f:id:kukekko:20170907094723p:plain

計測をクリックします。

計測をクリックします。

距離を測定します。

f:id:kukekko:20170907094855p:plain

オフセット平面を選択します。

オフセット平面を選択します。

作成ドロップダウンから、ミラーを選択します。

作成ドロップダウンから、ミラーを選択します。

オフセット平面を作成します。

f:id:kukekko:20170907094917p:plain

ミラーを作成します。

f:id:kukekko:20170907094935p:plain

構築ドロップダウンから、傾斜平面を選択します。

構築ドロップダウンから、傾斜平面を作成します。

傾斜平面を作成します。

f:id:kukekko:20170907095111p:plain

「スケッチを作成」を選択します。

「スケッチを作成」を選択します。

スケッチ平面に作成した傾斜平面を指定します。

スケッチドロップダウンから、「投影/含める」、「交差」を選択します。

スケッチドロップダウンから、「投影/含める」、「交差」を選択します。

スケッチで使用する参照を取得します。

f:id:kukekko:20170907095149p:plain

スケッチします。

f:id:kukekko:20170907095204p:plain

スケッチが面と重複しているところが重要

f:id:kukekko:20170907095223p:plain

作成ドロップダウンから、押し出しを選択します。

スイープを選択します。

押し出します。

f:id:kukekko:20170907095244p:plain

構築ドロップダウンから、傾斜平面を選択します。

構築ドロップダウンから、傾斜平面を作成します。

傾斜平面を作成します。

f:id:kukekko:20170907095750p:plain

「スケッチを作成」を選択します。

「スケッチを作成」を選択します。

スケッチ平面に作成した傾斜平面を指定します。

スケッチします。

f:id:kukekko:20170907095809p:plain

作成ドロップダウンから、回転を選択します。

作成ドロップダウンから、回転を選択します。

スケッチを回転します。

f:id:kukekko:20170907095826p:plain

修正ドロップダウンから、トリムを選択します。

2つの回転で得られた面の交線とその端点の位置をスナップで取得できないため、トリムで削除し、スナップで位置が取得できるようにします。

不要な面を削除します。

f:id:kukekko:20170907095850p:plain

ステッチを選択します。

ステッチを選択します。

面を接続します。

f:id:kukekko:20170907095939p:plain

修正ドロップダウンから、フィレットを選択します。

修正ドロップダウンから、フィレットを選択します。

フィレットを追加します。

f:id:kukekko:20170907095921p:plain

作成ドロップダウンから、厚みを選択します。

作成ドロップダウンから、厚みを選択します。

厚みを付けてソリッドに変換します。

f:id:kukekko:20170907095957p:plain

パッチ作業スペースから、モデル作業スペースに移動します。

パッチ作業スペースから、モデル作業スペースに移動します。

修正ドロップダウンから、フィレットを選択します。

修正ドロップダウンから、フィレットを選択します。

フィレットを適当な角に追加します。

f:id:kukekko:20170907100021p:plain

物理マテリアルを選択します。

修正ドロップダウンから、物理マテリアルを選択します。

真鍮をボディにドラッグ&ドロップします。

真鍮のマテリアル

完成です。
