Fusion360でハサミをモデリングする。その3アセンブリ

広告

指を入れる部分のプラスチックのガードと要の金具を行っていませんが、 モデリングは、終了して、アセンブリを行います。

はさみのモデリングをアセンブリした状態



アセンブリ

新しいデザインを開き、名前を付けて保存します。

新しいデザインを開き、名前を付けて保存します。

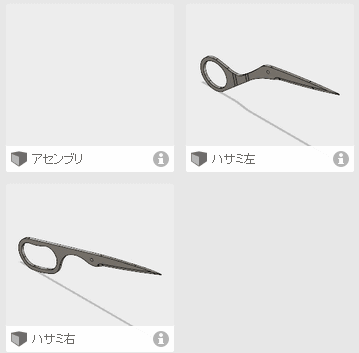

今までに作成した2つのハサミの部品を配置します。

Fusion360でハサミをモデリングする。その1 右側 - ドローイング空間

Fusion360でハサミをモデリングする その2 左側 - ドローイング空間

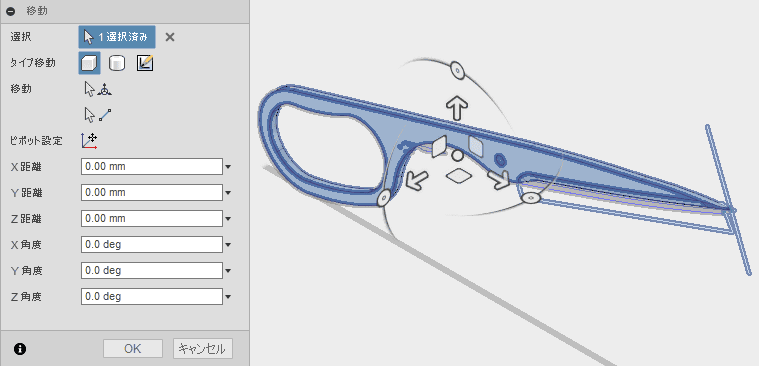

最初に作成した、パーツを配置します。そのままOKをクリックします。

最初に作成した、パーツを配置し、そのままOKをクリックします。

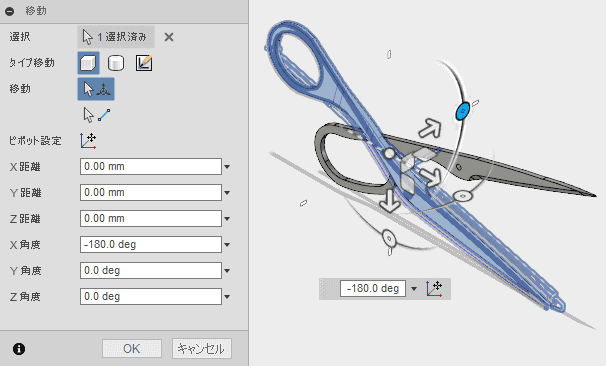

もう一方を配置します。平行移動で、配置できるように回転させておきます。

もう一方を配置します。

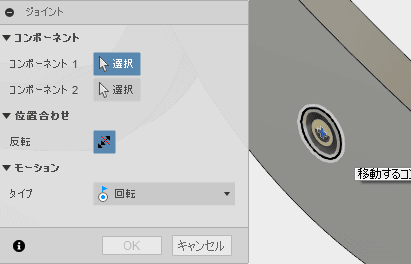

アセンブリドロップダウンからジョイントを選択します。

アセンブリドロップダウンからジョイントを選択します。

モーションのタイプに、回転を選んだ後、コンポーネント1に、要の穴の接触する側の稜線を選択します。

モーションのタイプに、回転を選んだ後、コンポーネント1に、要の穴の接触する側の稜線を選択します。

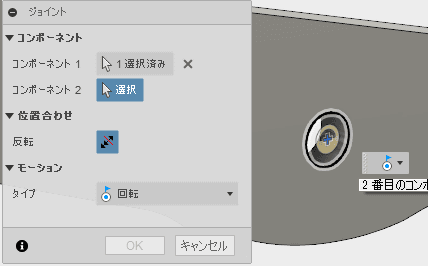

コンポーネント2も同様に、要の穴の接触する側の稜線を選択します。

コンポーネント2も同様に、要の穴の接触する側の稜線を選択します。

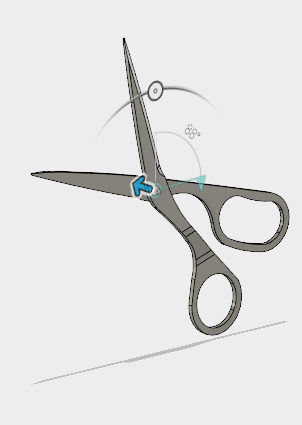

設定すると、アニメーションで動作をアピールします。

設定すると、アニメーションで動作をアピールします。

ブラウザで、コンポーネントを右クリックして、固定を選択します。

ブラウザで、コンポーネントを右クリックして、固定を選択します。

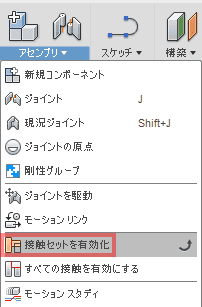

アセンブリドロップダウンから、「接触セットを有効化」を選択します。

アセンブリドロップダウンから、「接触セットを有効化」を選択します。

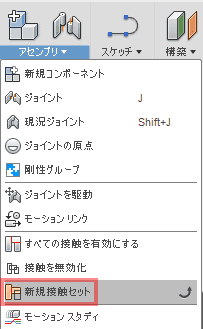

再度、アセンブリドロップダウンから、新規接触セットを選択します。

アセンブリドロップダウンから、新規接触セットを選択します。

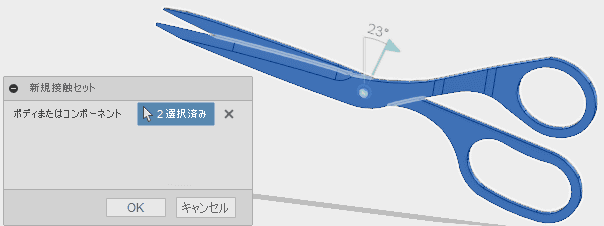

2つの部品を選択します。

2つの部品を選択します。

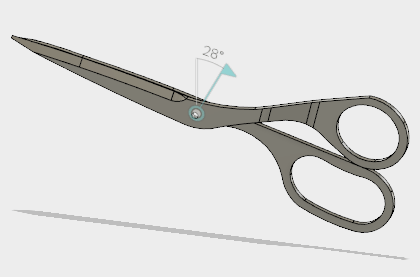

接触が検出されるので、接触したところで、動きが止まります。今回のような、簡単な形状では、設定できますが ねじなどで設定すると動かなくなって、アプリケーションを強制終了せざるを得なくなります。 これで、ハサミのモデリングアセンブリは終了します。

ハサミのモデリングとアセンブリが完了しました

レンダリングワークベンチに移動しても動かすことができます。

レンダリングワークベンチに移動しても動かすことができます。
