必要な部品の全てがモデリングできたので、アセンブリ機能によりスプレーボトルを組み立てます。 アセンブリ作業中に適時、アセンブリに適したように形状を変更していきます。
一度にアセンブリすると混乱するので、上下それぞれアセンブリして、最後に組み合わせることにします。 今回は、下側を組み立て、上側と組み合せ完成させます。
使用する部品を確認します。
アセンブリで使用する部品を確認します。
スプレーボトルをモデリングする。（その3）圧縮バネ - ドローイング空間
スプレーボトルをモデリングする。（その7：レバー）Fusion360 - ドローイング空間
スプレーボトルをモデリングする。（その8：ピン）Fusion360 - ドローイング空間
スプレーボトルをモデリングする。（その9：ピストン）Fusion360 - ドローイング空間
スプレーボトルをモデリングする。（その10：ピストンジョイント）Fusion360 - ドローイング空間
スプレーボトルをモデリングする。（その11：逆止弁） - ドローイング空間
スプレーボトルをモデリングする。（その12：ノズル） - ドローイング空間
スプレーボトルをモデリングする。（その13：下側のアセンブリ）Fusion360 - ドローイング空間
スプレーボトルの下側をアセンブリする。
ファイルメニューをクリックして、新規デザインを選択します。
名前をつけて保存します。
データパネルを表示します。
データパネルから、フレームをデザイン画面にドラッグ＆ドロップする、 あるいは、右クリックして、コンテキストメニューから、「現在のデザイン」に挿入を選択します。
フレームのデザインをデザインに追加します。

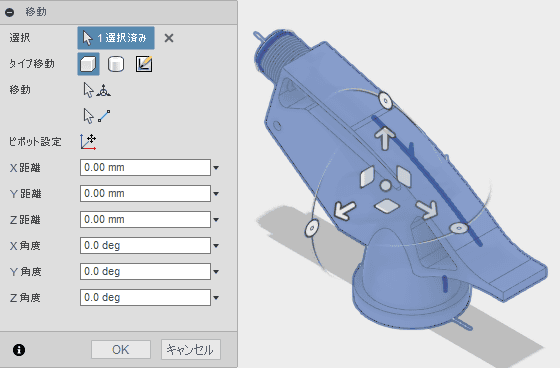

モデルツリーから、追加した部品の上で右クリックして、コンテキストメニューを表示し、固定を選択します。
データパネルから、逆止弁部品外側をデザイン画面にドラッグ＆ドロップする、 あるいは、右クリックして、コンテキストメニューから、「現在のデザイン」に挿入を選択します。

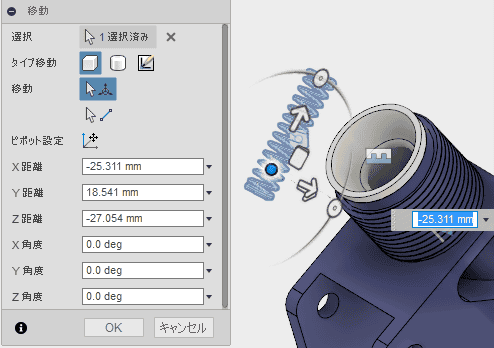

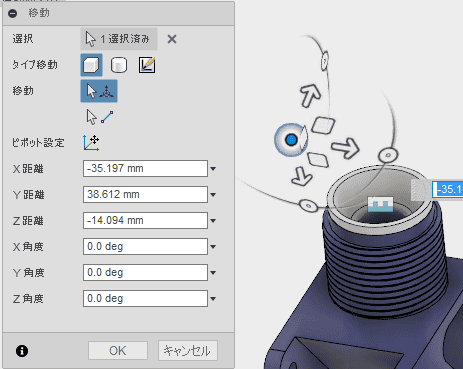

ジョイントの基点が指定しやすいように、少し離して配置します。
アセンブリドロップダウンから、現況ジョイント（現在は、位置固定ジョイントに名称変更）を選択します。
角度の付いた側面を選択します。
角度の付いた側面を選択します。
タイプに剛性を選択し、オフセットに-4を指定します。
データパネルから、球 直径3mmをデザイン画面にドラッグ＆ドロップする、 あるいは、右クリックして、コンテキストメニューから、「現在のデザイン」に挿入を選択します。
ジョイントの基点が指定しやすいように、少し離して配置します。
アセンブリドロップダウンから、現況ジョイント（現在は、位置固定ジョイントに名称変更）を選択します。
傾斜平面を選択します。
球を選択します。
タイプに、スライダを指定します。オフセットに0.5を指定します。
アニメーションが実行され、ジョイントをアピールします。問題がなければOKをクリックして確定します。
データパネルから、圧縮バネ 線径0.2をデザイン画面にドラッグ＆ドロップする、 あるいは、右クリックして、コンテキストメニューから、「現在のデザイン」に挿入を選択します。
ジョイントの基点が指定しやすいように、少し離して配置します。
アセンブリドロップダウンから、現況ジョイント（現在は、位置固定ジョイントに名称変更）を選択します。
内側の円筒を指定します。
コイルで作成した圧縮バネには、コイルの中心にジョイントの基点を設定できません。
ジョイントの起点をコイルの中心に表示させるために、バネのデザインを修正します。 コイルに円のスケッチを追加します。
※原点にジョイントの基点を設定する方法もあります。
スプレーボトルをモデリングする。（その3）圧縮バネ - ドローイング空間
アセンブリファイルに戻り、スケッチを更新します。スケッチを追加したことで、コイルにの中心にスナップが可能になります。
スライダジョイントを設定し、オフセットの値を指定します。
スケッチが表示されたままだと、見た目が悪いので、モデルのデザインファイルで、 スケッチの表示を非表示し、モデルを更新します。スケッチを非表示にしてもエラーは発生しません。
データパネルから、逆止弁部品内側をデザイン画面にドラッグ＆ドロップする、 あるいは、右クリックして、コンテキストメニューから、「現在のデザイン」に挿入を選択します。
ジョイントの基点が指定しやすいように、少し離して配置します。
アセンブリドロップダウンから、ジョイントを選択します。
ジョイントの基点に穴の開いている側の稜線を取得します。
球の中心をジョイントの基点に選択します。
タイプにスライダを選択し、適度にオフセットを指定します。
データパネルから、逆止弁部品内側をデザイン画面にドラッグ＆ドロップする、 あるいは、右クリックして、コンテキストメニューから、「現在のデザイン」に挿入を選択します。
ジョイントの基点が指定しやすいように、少し離して配置します。
アセンブリドロップダウンから、ジョイントを選択します。
ジョイントの基点を指定します。
ジョイントの基点を指定します。

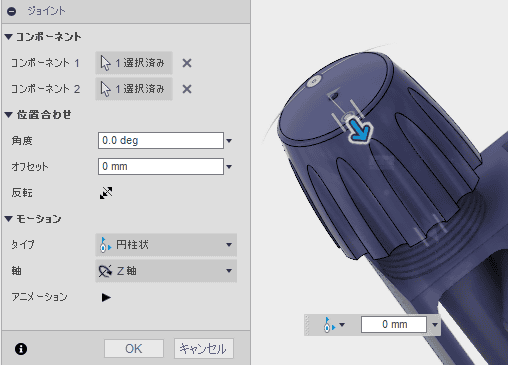

タイプに円柱状を指定し、オフセットを0にします。
圧縮バネのデザインを変更し、端部にスケッチを追加しておきます。
圧縮バネのデザインを追加します。
ジョイントの基点が指定しやすいように、少し離して配置します。
アセンブリドロップダウンから、ジョイントを選択します。
ジョイントの基点を設定します。
ジョイントの基点を指定します。
タイプに、剛性ジョイントを指定します。
ピストンのデザインを追加します。
ジョイントの基点が指定しやすいように、少し離して配置します。
アセンブリドロップダウンから、ジョイントを選択します。
ジョイントの基点を選択します。
ジョイントの基点を選択します。
剛性ジョイントを設定します。
ピストンが想定した位置より大きく出ているので、バネのを10mm縮めます。
バネのデザインを修正します。オフセット平面も距離を修正しておきます。
何故か、更新してもアセンブリの位置が追従しません。そのため、バネのアセンブリをやり直します。

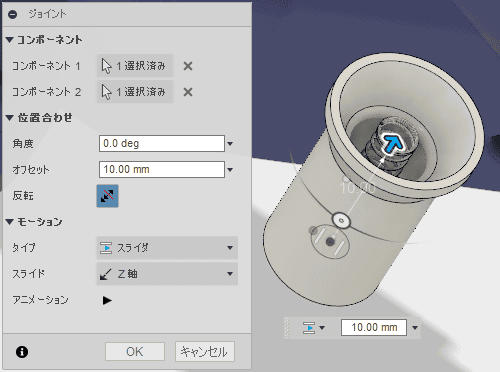

タイプをスライダに変更し、オフセットを指定します。
※断面表示の仕方がわからないので、フレームの素材をガラスに変更して見やすくしました。
バネの拡縮を表現するために、ピストンとバネのジョイントをスライダジョイントに変更します。
※ピストンとバネは重なりますが、他の形状には影響を及ぼしません。
タイムラインから、ジョイントを編集します。
ジョイントのタイプをスライダに修正します。

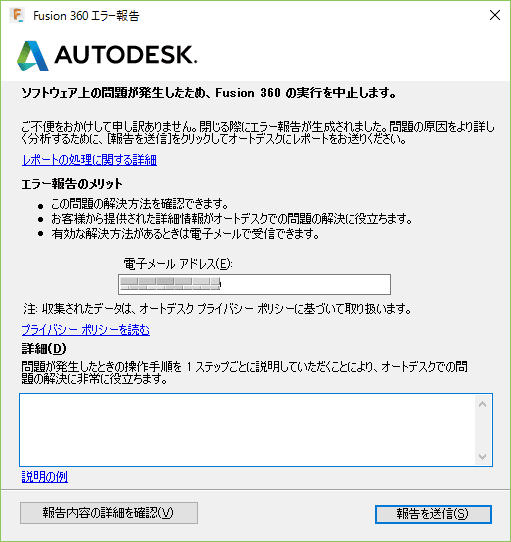

Fusion360が異常終了します。
タイプの変更は、しないことにします。
ピストンジョイントのデザインを追加します。
ジョイントの基点が指定しやすいように、少し離して配置します。
アセンブリドロップダウンから、ジョイントを選択します。
ジョイントの基点を選択します。
ジョイントの基点を選択します。
ジョイントを設定します。
レバーのデザインを追加します。
ジョイントの基点が指定しやすいように、少し離して配置します。
アセンブリドロップダウンから、ジョイントを選択します。
レバーの穴をジョイントの基点に指定します。
ジョイントの基点を指定します。
ピストンジョイントの凹みとレバーのリブが接触して欲しいのですが、 このジョイントの設定では、接触させることができません。良いアイデアが浮かばないのでこのまま放置します。
ピンをデザインに追加します。
ジョイントの基点が設定しやすいように、離して配置します。
アセンブリドロップダウンから、ジョイントを選択します。
ジョイントの基点を設定します。
ジョイントの基点を設定します。
回転ジョイントを設置します。
下部のアセンブリを追加します。
ジョイントの基点が設定しやすいように、離して配置します。
アセンブリドロップダウンから、ジョイントを選択します。
ジョイントの基点を設定します。
ジョイントの基点を設定します。

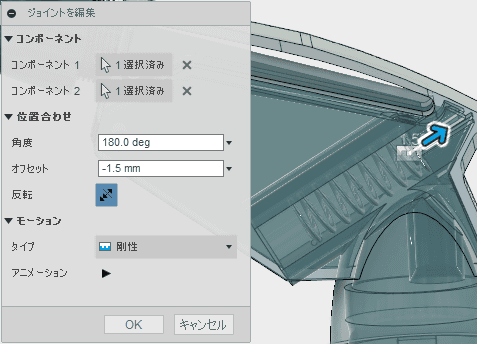

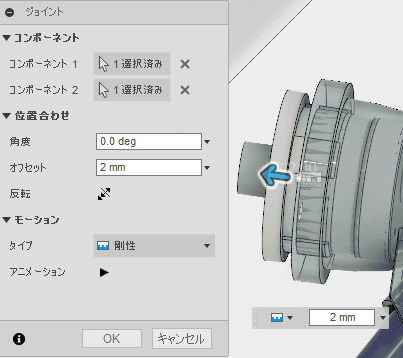

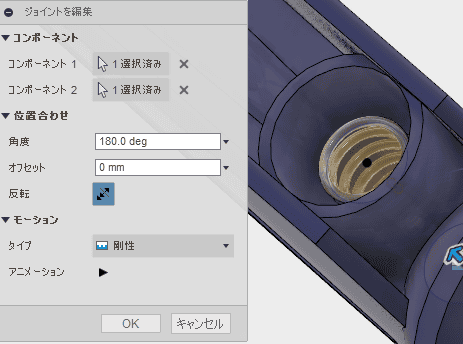

剛性ジョイントを設定します。オフセットは、ネジ蓋のリムの厚さです。
表示設定から、「ジョイント」と「ジョイントの基点」、「基準軸」、「原点」のチェックを外します。

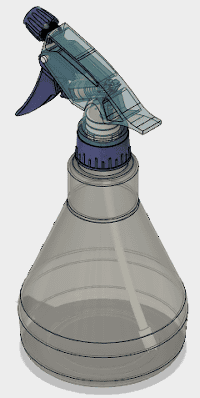

モデル作業スペースでの表示です。
レンダリング作業スペースに移動します。
シーンの設定から、背景の色を選択し、明るさを調整します。
レンダリング作業スペースの画像です。
上部の拡大です。
