Fusion360で、リニアブッシュ8mm LM8UU（ダミー）をモデリングする。

Fusion360で、8mmのリニアプッシュ(LM8UU)の外形だけをモデリングします。

参考

意外と知らないリニアブッシュの話

リニアブッシュ 9mm （ダミー）

モデリング

基準軸を表示します。

基準軸を表示します。

スケッチを作成します。

スケッチを追加します。

XZ平面を指定します。

XZ平面を指定します。

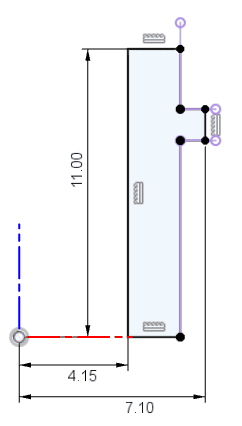

スケッチします。

金属部分をスケッチします。

スケッチします。

作成ドロップダウンから、「プロジェクト/含める」→「プロジェクト」を選択します。

プロジェクトは、他のスケッチや立体の座標を利用してスケッチを作成する際に使用します。

先程のスケッチから参照する形状を取得します。

スケッチを作成します。

プラスチック部分をスケッチします。

作成から、回転を選択します。

作成 - 回転

スケッチを回転し、形状を作成します。

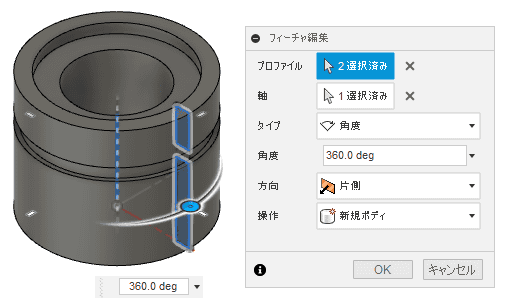

スケッチを回転します。

スケッチを回転して、形状を作成します。後で、マテリアルを指定するので、操作に、新規ボディを選択します。

スケッチを回転します。

レンダリング作業スペースに移動します。

デザインから、レンダリング作業スペースに移動します。

外観を選択します。

外観を選択します。

マテリアルを追加します。

レンダリングから、デザイン作業スペースに移動します。

レンダリングから、デザイン作業スペースに移動します。

作成ドロップダウンから、ミラーを選択します。

ミラーコマンド

ミラーで複写します。

ミラーで複写します。

修正から、結合を選択します。

修正-結合

結合します。

プラスチック部分を結合します。

結合します。

中央の金属部分を結合します。

完成です。
