Fusion360で、ベアリング 608ZZ(ダミー)をモデリングする。
広告
ボールベアリング、608ZZ ABEC-7 (内径8mm×外径22mm×幅7mm)をFuison360でモデリングします。モデリングするのは、アセンブリで利用するための外観だけを似せたダミーです。内部構造は、モデリングしません。
モデリング
基準軸を表示します。
スケッチを作成します。
YZ平面を選択します。
スケッチします。
作成から、回転を選択します。
スケッチを回転します。
フィレットを選択します。

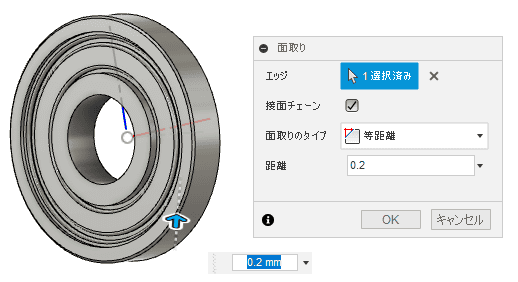

修正から、面取りを選択します。
面取りを追加します。
レンダリング作業スペースに移動します。
外観を選択します。
「ステンレスつや出し」をボディにドラッグします。
レンダリングから、デザイン作業スペースに移動します。
作成ドロップダウンから、ミラーを選択します。
パターンタイプにボディを選択し、ミラーで反対側を作成します。
修正から、結合を選択します。
結合します。
完成です。
