Fusion360で、ベアリング 950ZZ（ダミー）をモデリングする。
広告
ボールベアリング、950ZZ （内径5mm×外径9mm×幅3mm）をモデリングします。モデリングするのは、アセンブリで利用するための外観だけを似せたダミーです。内部構造は、モデリングしません。
ベアリングのダミーについては、既に作成したことがあるので、同じ手順でモデリングしようと考えたのですが、この950ZZ （内径5mm×外径9mm×幅3mm）ベアリングは、小さすぎます。ノギスで寸法を測定するのは、できません。

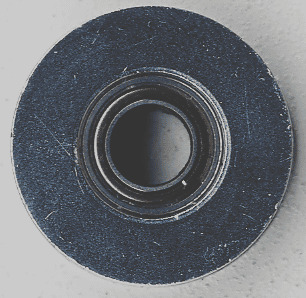

そこで、スキャナで画像として取り込んで、下絵として利用することで、きちんと寸法を取り込むことができます。
モデリング
基準軸を表示します。
スケッチを作成します。
XZ平面を指定します。
スケッチを描きます。
挿入から、キャンパスを選択します。

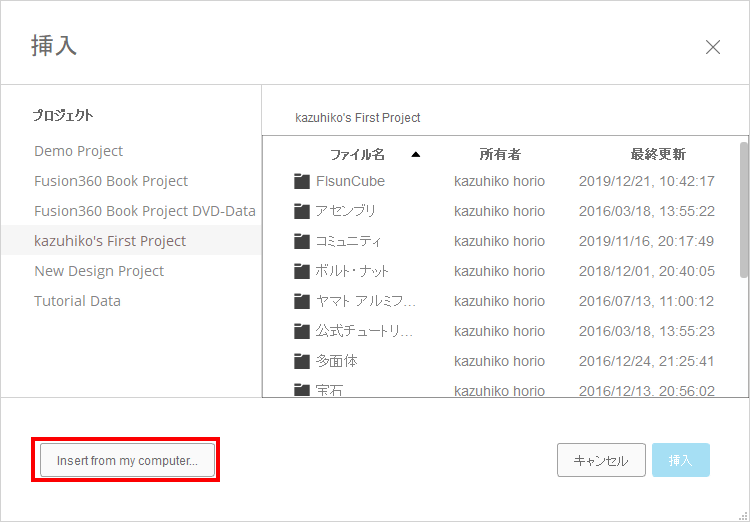

挿入する画像を選択します。挿入する画像は、ローカルパソコンに存在するので、"Insert from my computer..."を選択します。
画像を貼り付ける面を選択し、位置や大きさを設定します。

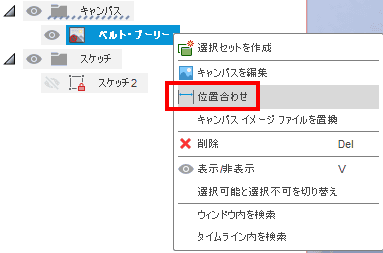

ブラウザから、画像を右クリックし、位置合わせを選択します。
グリッドを表示すると寸法の調整が若干、簡単になります
画像中の2点を選択し、大きさを入力します。
ベアリングが使用されているベルト・プーリーの外形を指定して、距離を入力します。

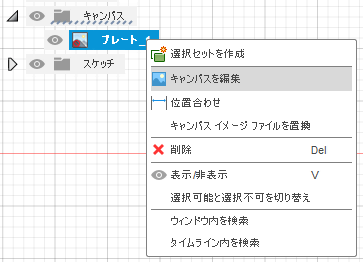

ブラウザ上で、画像を右クリックして、キャンパスを編集を選択します。
画像の位置を微調整します。
xz平面にスケッチを作成します。

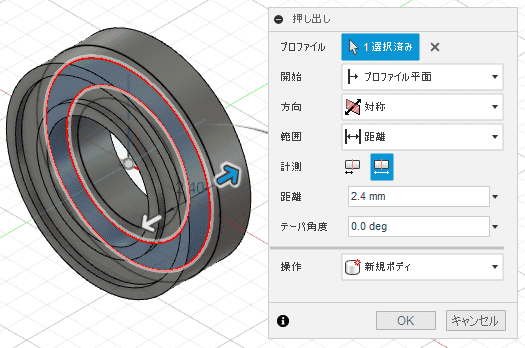

押し出します。
新規ボディで押し出します。
レンダリング作業スペースに移動します。
外観を選択します。
外側と内側にステンレス（つや出し）、内側に、真鍮（マット）を指定しました。

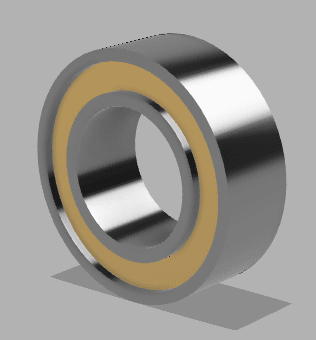

完成です。
