Fusion360で、乳酸菌飲料の容器をモデリングする。

Fusion360

広告

あの乳酸菌飲料の容器をモデリングします。

あの乳酸菌飲料の容器



スケッチドロップダウンから、「スケッチを作成」を選択します。

スケッチドロップダウンから、「スケッチを作成」を選択します。

スケッチ平面にXY平面を選択します。

スケッチ平面にXY平面を選択します。

軸と原点を表示させます。基準平面は非表示にします。

軸と原点を表示させます。基準平面は非表示にします。

乳酸菌飲料の容器の断面をスケッチします。

"乳酸菌飲料の容器の断面をスケッチします。

パッチ作業スペースに移動します。

パッチ作業スペースに移動します。

作成ドロップダウンから、回転を選択します。

作成ドロップダウンから、回転を選択します。

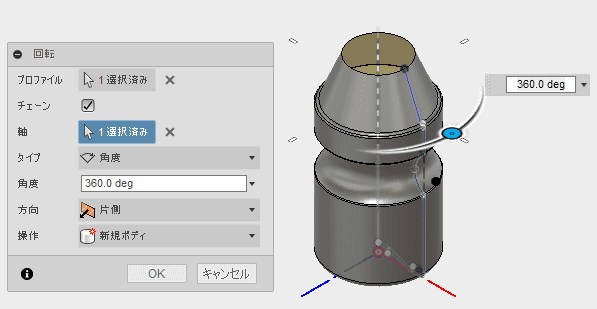

回転させます。

回転させます。

作成ドロップダウンから、厚みを選択します。

作成ドロップダウンから、厚みを選択します。

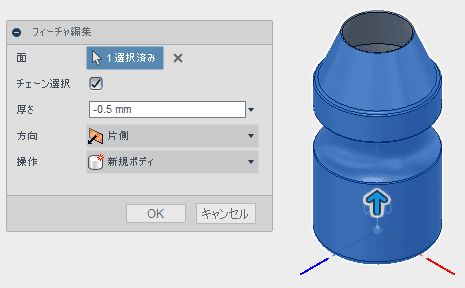

内側に、厚みをつけます。

内側に、厚みをつけます。

「スケッチを作成」を選択します。

「スケッチを作成」を選択します。

平面を選択します。

平面を選択します。

スケッチドロップダウンから、「投影/含める」、「交差」を選択します。

スケッチドロップダウンから、「投影/含める」、「交差」を選択します。

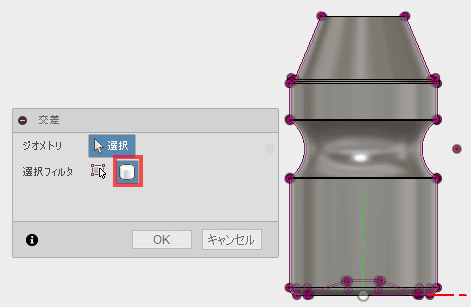

スケッチ平面との交差を取得します。

スケッチ平面との交差を取得します。

ボディの表示を消します。

ボディの表示を消します。

スケッチドロップダウンから、線分を選択します。

スケッチドロップダウンから、線分を選択します。

交差で取得したスケッチをすべて選択します。

交差で取得したスケッチをすべて選択します。

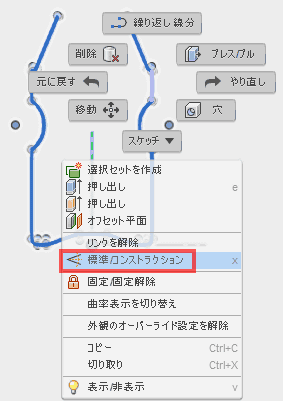

右クリックしコンテキストメニューを表示させ、「標準/コンストラクション」を選択します。

右クリックしコンテキストメニューを表示させ、「標準/コンストラクション」を選択します。

スケッチします。

スケッチします。

スケッチの位置は、ここです。

スケッチの位置は、ここです。

スケッチ・モードを終了するために、スケッチを停止します。

スケッチ・モードを終了するために、スケッチを停止します。

モデル作業スペースに移動します。

モデル作業スペース

ボディを表示させます。

ボディを表示させます。

作成ドロップダウンから、回転を選択します。

作成ドロップダウンから、回転を選択します。

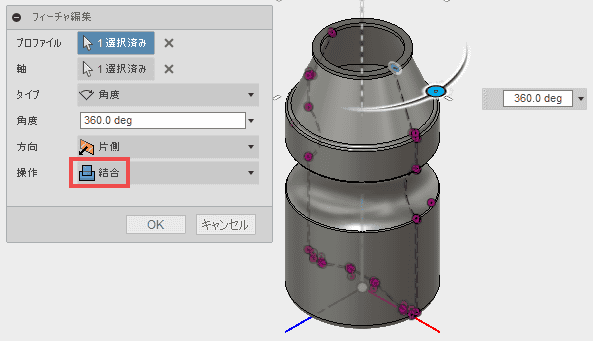

描いたスケッチをプロファイルとして選択し、軸を選択し、タイプは、接合を選択します。OKを押して、回転を確定します。

描いたスケッチをプロファイルとして選択し、軸を選択し、タイプは、接合を選択します。OKを押して、回転を確定します。

4つの稜線を選択します。

4つの稜線を選択します。

修正ドロップダウンから、フィレットを選択します。

修正ドロップダウンから、フィレットを選択します。

0.3のフィレットを追加します。

0.3のフィレットを追加します。

完成したので、ブラウザから原点表示を消します。

完成したので、ブラウザから原点表示を消します。

レンダリング作業スペースに移動して、色を付けます。

レンダリング作業スペースに移動して、色を付けます。

外観を選択します。

外観を選択します。

外観から、ライブラリ、プラスチック、不透明のツリーから、「プラスチック、半透明マット(白)」をモデルにドラッグ&ドロップします。

プラスチック、半透明マット(白)

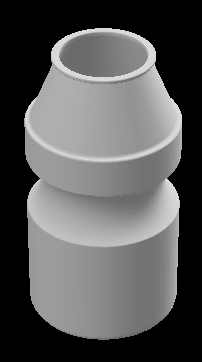

完成です

乳酸菌飲料の容器
