Fusion360で、カッターナイフ・フォルダーをモデリングする。その3 バネ

広告

カッターの刃を動かす、スライドのバネです。線をスケッチして、 パッチ作業空間で押し出し曲面にし、モデル作業空間で厚みを付けて立体にしています。

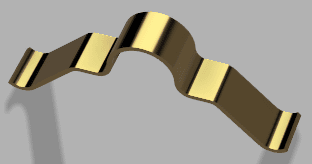

カッターナイフのスライドのバネ完成形状

モデリング

まず、バネからモデリングします。

スケッチ平面を選択します。

スケッチ平面を選択します。

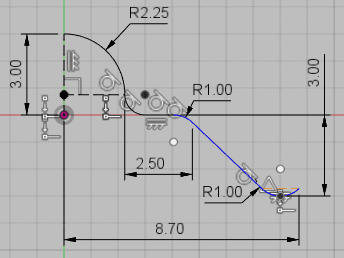

スケッチします。

スケッチします。

パッチ作業スペースに移動します。

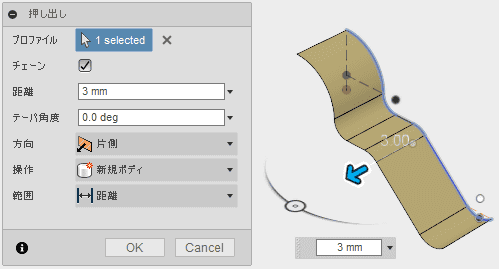

作成ドロップダウンから、押し出します。

作成ドロップダウンから、押し出します。

モデル作業スペースに移動します。

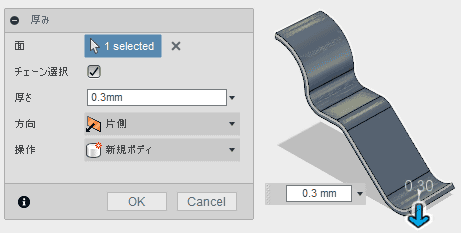

作成ドロップダウンから、厚みを選択します。

作成ドロップダウンから、厚みを選択します。

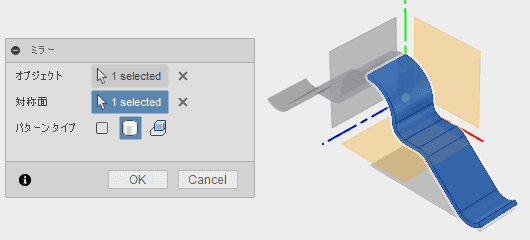

作成ドロップダウンから、ミラーを選択し、複写します。

作成ドロップダウンから、ミラーを選択し、複写します。

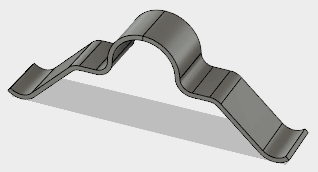

バネが完成しました。

バネが完成しました。

色を付けるために、レンダリング作業スペースに移動します。

外観を設定し、メタルから、真鍮-艶出しをモデルにドラッグアンドドロップします。

真鍮-艶出しをモデルにドラッグアンドドロップします。

完成です。

カッターナイフのスライドのバネ完成形状
