Fusion360で、六角穴付きボルトM4-16をモデリングする。
広告
ここでは、Fusion360の操作の習熟を目的として、モデリングを行います。
ボルトやナットなどの基本的な機械要素のデータは、一般に公開されていますので簡単に入手できますが、操作の習熟を目的として、実際にモデリングを行います。
モデリング
穴の奥が円錐状の形状のため、スケッチを作成し、回転で立体を作成します。

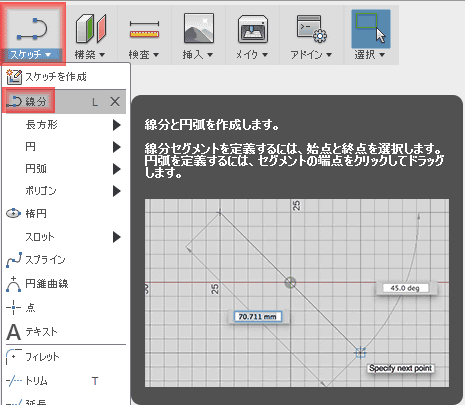

スケッチから、線分を選択します。
スケッチ平面を選択します。

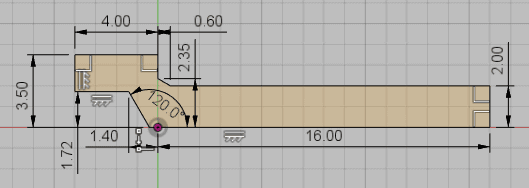

スケッチし、寸法を指定し、スケッチを停止します。

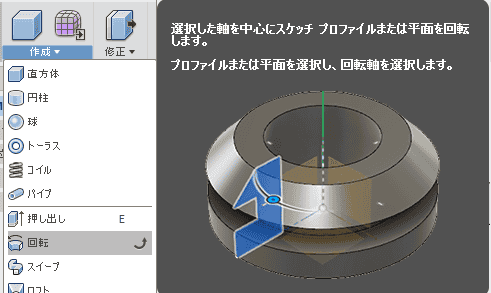

作成ドロップダウンから、回転を選択します。

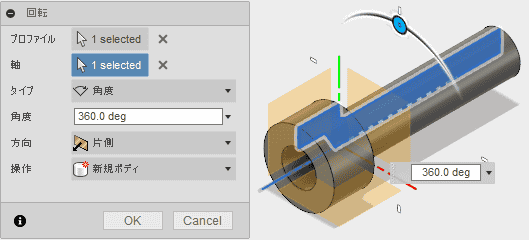

スケッチを選択して回転させます。
面を選択します。

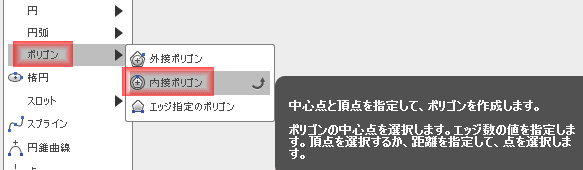

スケッチドロップダウンから、内接ポリゴンを選択します。
中心を選択した後、穴のエッジにスナップします。
スケッチドロップダウンから、中心と直径で指定した円をクリックします。
円を描いた後、寸法と拘束を設定します。基準軸（この場合、基準面とスケッチ平面の交線） とスケッチの点との間には、「一致」拘束（直線上の点）が追加できないようです。
ポリゴンの垂直の辺に、垂直拘束を追加します。

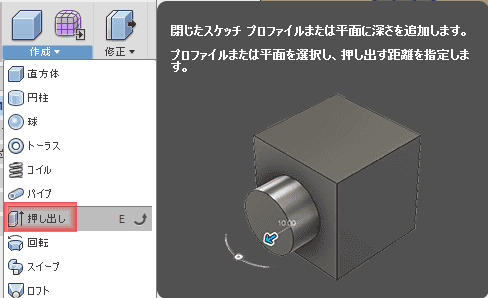

作成ドロップダウンから、押し出しを選択します。

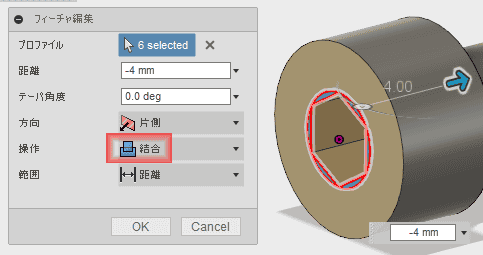

ポリゴンと円で囲まれた平面を選択し、押し出します。操作は、結合を選択します。

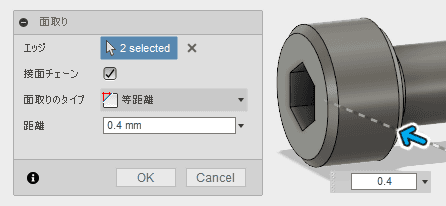

修正ドロップダウンから、面取りを選択し、面取りを追加します。

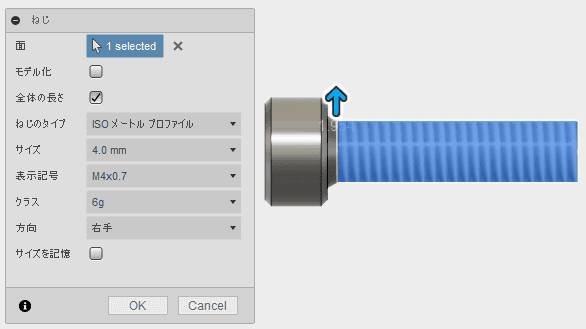

作成ドロップダウンから、ねじを選択し、ねじを作成します。実際にねじをモデル化する際は、モデル化にチェックを入れます。 M4の並目ねじのピッチは、0.7なので、表示記号で、M4×0.7を選択します。 並目と細目のピッチに色分け等の配慮がされていないのは、ユーザーインターフェイスが、まだまだ洗練されていない証拠だと思います。

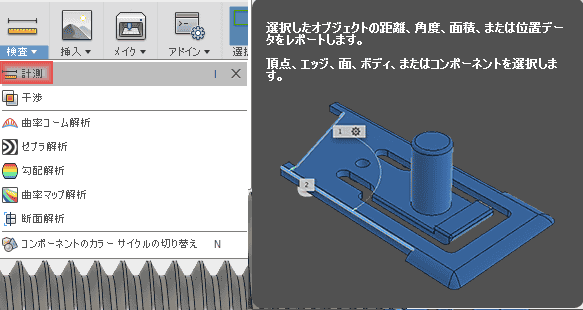

検査ドロップダウンの計測では、ねじの寸法の測定は、対応していないようです。（Version 2.0.1909）
完成です。
