Amazonで見つけたWolf Gartenの種まき機EA-Mを購入しました。

春がきたので、Wolf Gartenの種まき機EA-Mを買ってみました。 - ドローイング空間

せっかくなので購入した記念に、Fusion360でモデリングしてみようと思います。

分解すると壊れて元に戻らない気がしましたので、外部から見えない部分は適当です。

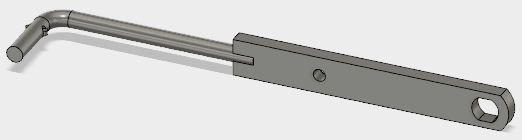

軸完成形状



モデリング

スケッチを作成します。

スケッチを作成します。

平面を選択します。

平面を選択します。

グリッドを表示します。

グリッドを表示します。

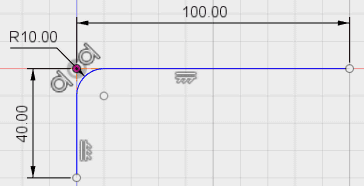

スケッチを描きます。

スケッチを描きます。

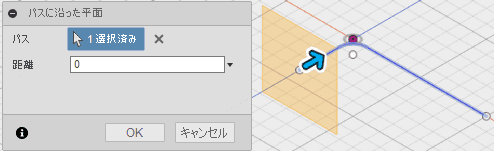

構築ドロップダウンから、パスに沿った平面を選択します。

パスに沿った平面を選択

パスを選択します。

パスを選択します。

作製した平面にスケッチします。

作製した平面にスケッチします。

作成ドロップダウンから、スイープを選択します。

スイープを選択

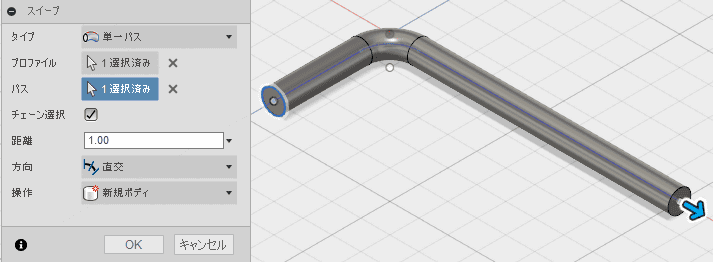

スイープで、新規ボディを作成します。

スイープで、新規ボディを作成します。

スケッチを作成します。

スケッチを作成します。

平面を選択します。

平面を選択します。

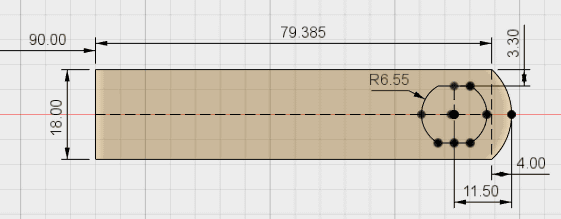

スケッチします。

f:id:kukekko:20160321010842p:plain

作成ドロップダウンから、押し出しを選択します。

f:id:kukekko:20160321011046p:plain

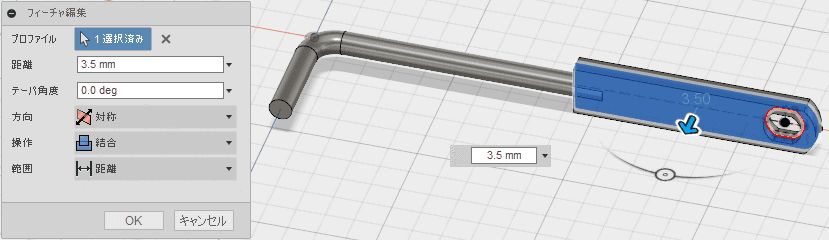

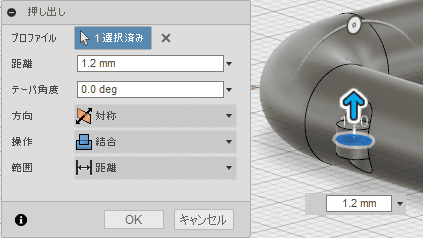

対称方向に押し出します。 対象の場合、指定する距離は、片側の距離を指定するため、実際の距離の半分を指定します。 操作は、結合を選択します。

対称方向に押し出します。

スケッチを作成します。

スケッチを作成します。

平面を選択します。

平面を選択します。

スケッチします。

スケッチします。

作成ドロップダウンから、押し出しを選択します。

作成ドロップダウンから、押し出しを選択します。

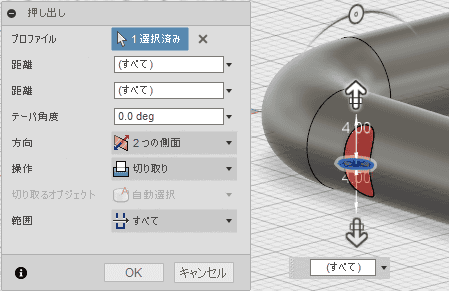

切り取ります。

切り取ります。

スケッチは、押し出しに使用すると非表示になります。もう一度使用するので、表示させます。

スケッチは、押し出しに使用すると非表示になります。もう一度使用するので、表示させます。

作成ドロップダウンから、押し出しを選択します。

作成ドロップダウンから、押し出しを選択します。

押し出します。

押し出します。

ミラーを選択します。

ミラーを選択します。

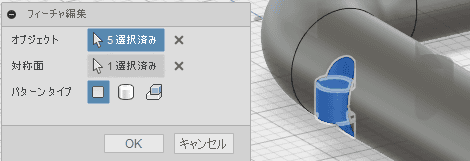

ミラーでコピーします。

ミラーでコピーします。

ミラーが失敗しています。再現できないエラーの時もありますが、おかしな挙動を見つけたら、 バグの修正の手がかりになったり、別の操作方法を教えてもらえるかもしれないので、コミュニティで報告しておきます。

Fusion 360 - 日本語 - Autodesk Community

ミラーが失敗しています。

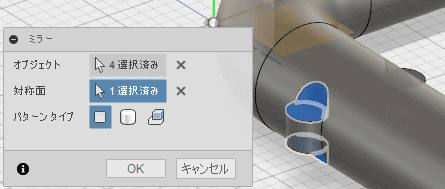

ミラーできなかった面だけ、再度ミラーします。

ミラーできなかった面だけ、再度ミラーします。

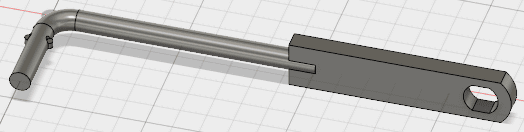

完成です。

完成形状

モデルに、色を付けるために、レンダリング作業スペースに移動します。 外観を選択し、ライブラリから、メタル、ステンレス、ステンレス鋼-つや出しをドロップします。

ステンレス鋼-つや出し

シーンの設定から、背景色と明るさを調整します。完成です。

完成形状:外観設定

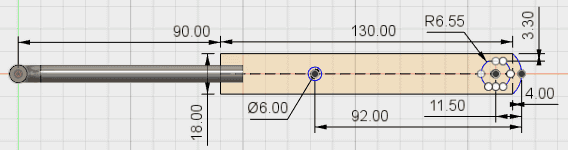

カバーの分解ができたので、それを踏まえて、スケッチを変更します。

カバーの分解ができたので、それを踏まえて、スケッチを変更します。

作成ドロップダウンから、押し出しを選択します。

押し出し

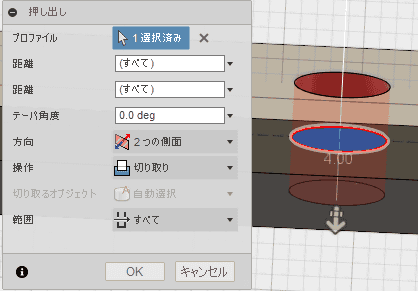

押し出します。

押し出します。

修正できました。

修正後の形状

パターンタイプ、パターンフューチャーでのミラー

ミラー操作についての追加情報です。

ミラーする際、パターンタイプに、「パターンフューチャー」を選択すると、

ミラーする際、パターンタイプに、「パターンフューチャー」を選択する

タイムラインから、ミラーで複写する形状を選択できます。逆に、デザインビューでは、選択できません。

タイムラインから、ミラーで複写する形状を選択できます。

ミラーで複写します

ミラーできます。

ミラーできます。
