Fusion360で、Flsun Cubeに付属している名称不明のプラスチック部品の1つをモデリングする
広告
3D プリンタキット Flsun Cube の部品は、部品表に写真がついていないので、どの部品が何かさっぱりわかりません。名称不明のプラスチック部品の1つをモデリングします。
モデリング
基準軸を表示します。
スケッチを作成します。
XZ平面を指定します。
スケッチします。
スケッチを押し出します。
平面にスケッチします。
スケッチします。
押し出します。
押し出します。
面を選択しスケッチします。
スケッチします。

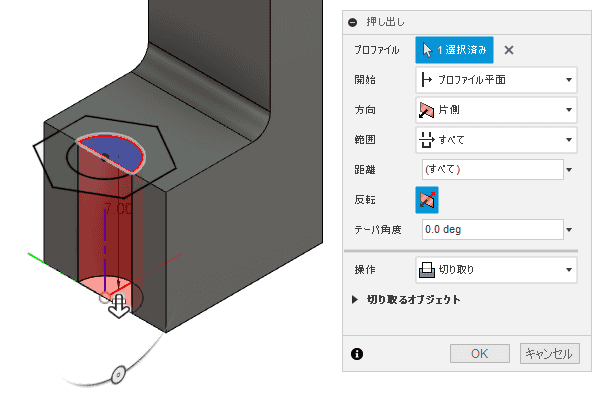

押し出します。

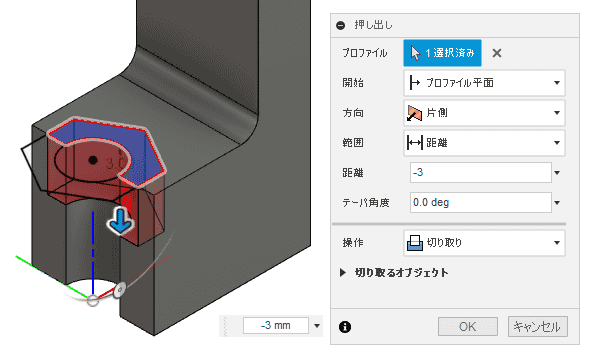

押し出します。
フィレットを選択します。

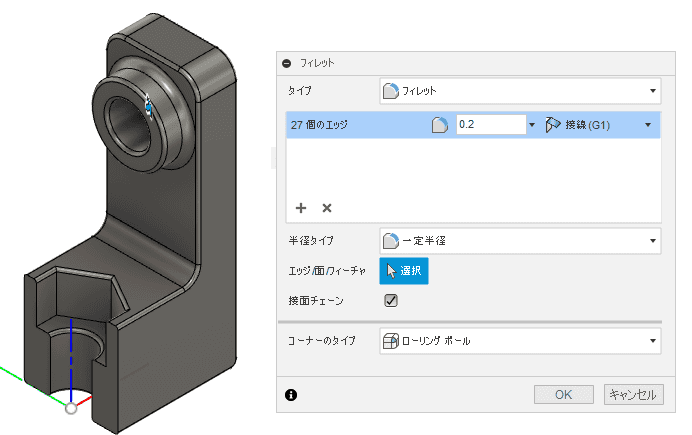

フィレットを追加します。

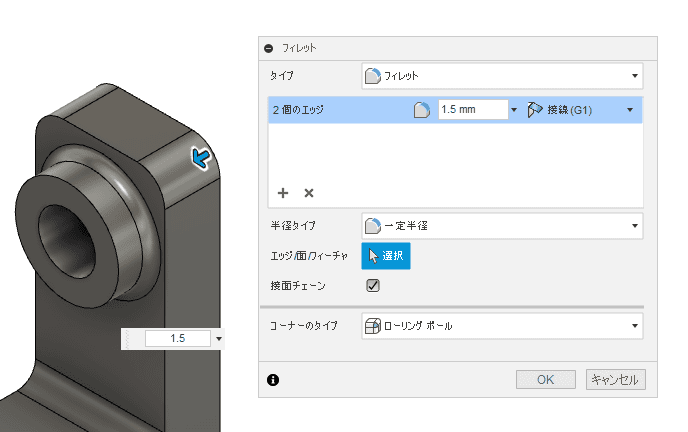

フィレットを追加します。

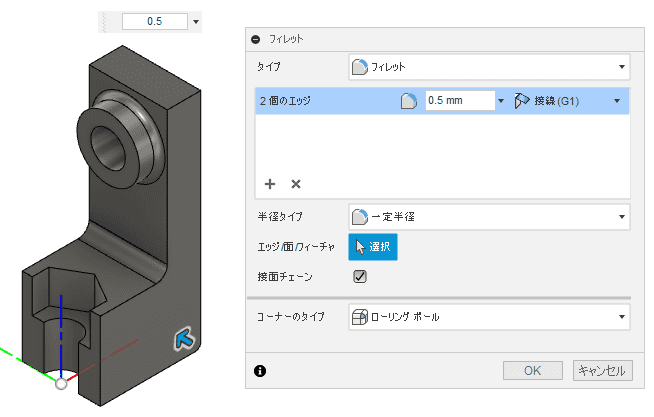

フィレットを追加します。
作成ドロップダウンから、ミラーを選択します。
ミラーで反対側の形状を作成します。
修正から、結合を選択します。
結合します。
完成です。
